Monitoramento de condição com uma
câmera de aquisição de imagens acústicas da série Si da FLIR


Câmeras de imagens acústicas da série Si da FLIR

Vazamentos de ar comprimido, vazamentos do sistema de vácuo, descarga parcial elétrica… Esses são todos problemas caros de sistema que consomem energia e podem gerar custos imprevistos e possíveis problemas de produção/tempo de atividade. A aquisição de imagens de ultrassom com uma câmera acústica é uma maneira eficaz de detectar esses problemas de equipamentos como parte de um plano completo de gerenciamento de ativos. A série Si da FLIR é sua solução perfeita para localizar vazamentos pressurizados em sistemas de ar comprimido e identificar problemas de descarga parcial em sistemas elétricos de alta tensão. Essa câmera leve, operada com apenas uma mão, pode ajudar você em aplicações de serviços públicos, fabricação e engenharia a fim de identificar perda de eficiência e possíveis falhas até 10 vezes mais rápido do que os métodos tradicionais e com o mínimo de treinamento.

Calcule o retorno do investimento na série Si Solicite uma demonstração

Veja os modelos


Principais vantagens da geração de imagens acústicas

si2 LD hose.png

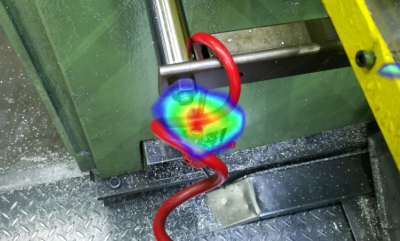

Detecção de vazamento de ar comprimido

Encontrar a fonte de um vazamento de ar pode ser difícil e demorado com a maioria das ferramentas, mas nosso sistema de aquisição de imagens ultrassônicas inteligente pode tornar isso rápido e fácil. As câmeras da série Si oferecem taxas de vazamento e estimativas de custo a distâncias seguras, para ajudar a detectar vazamentos e priorizar reparos que aumentam a segurança e a economia.

si2 for mechanical faults.jpeg

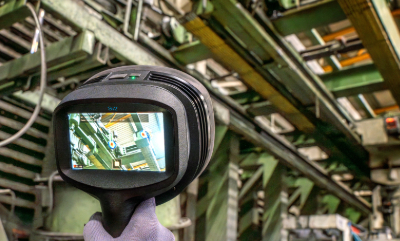

Detecção de falhas mecânicas

O modo MECH da Si2 detecta e mede a gravidade dos problemas em rolamentos e outros problemas mecânicos antes que causem dispendiosas interrupções de produção ou riscos à segurança.

si2 PD power lines.png

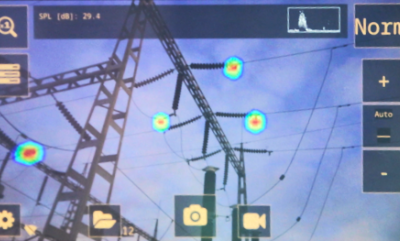

Detecte a descarga parcial

Descarga parcial (PD) indica falha parcial de um isolante elétrico (pode ser um isolante mecânico, vão de ar, vácuo, líquido etc.). Os modelos da série Si usam inteligência artificial para classificar o tipo específico de descarga parcial, permitindo que você saiba exatamente o que corrigir: descarga superficial (comum em isolantes, buchas, terminações), descarga flutuante (entre componentes) e corona.


Por que escolher uma câmera de aquisição de imagens acústicas da FLIR?

Operação sem esforço, com apenas uma mão

Deixe uma mão livre ao inspecionar os componentes para segurança do operador e para reduzir a tensão no pescoço.

Detecção de som superior, com 124 microfones

As câmeras da série Si têm 124 microfones, que podem ajudar a captar ruídos muito baixos a longas distâncias a fim de gerar imagens ultrassônicas. Isso é especialmente importante ao inspecionar se há vazamentos em sistemas de alta tensão, o que requer distância segura do equipamento energizado. A força de um sinal sonoro cai significativamente à medida que você se afasta de sua fonte. A solução é aumentar o número de microfones: quadruplicar o número de microfones essencialmente dobra a faixa de detecção de som. Eles usam faixa dinâmica otimizada para equilibrar os recursos de frequência com a distância percorrida pelo som. Você precisa usar as frequências mais baixas possíveis para obter a maior distância.

Expansibilidade empresarial

Garanta o uso e a manutenção ideais de equipamentos em ambientes industriais de grande escala, com gerenciamento de frota, integração de dados na nuvem e atualizações de software OTA. O software de suporte também permite se integrar a históricos de dados, opções de geração de relatórios na nuvem e no desktop, e combinar seus programas de inspeção acústica e infravermelho. Os usuários da série Si também podem aproveitar o recurso Organização, uma solução fácil de usar que simplifica a tarefa de acompanhar os relatórios realizados em locais separados por diferentes câmeras e usuários.

Recursos de aprendizado de máquina

A série Si da FLIR usa aprendizado de máquina para distinguir as outras características do padrão de som criado pelos vazamentos e pela descarga parcial em relação ao ruído de fundo. É a mesma maneira como você distingue uma gaita e um sino tocando a mesma nota. Devido ao grande número de microfones sensíveis combinados com o processamento moderno de computadores usando aprendizado de máquina, podemos distinguir entre o ruído de fundo e o ruído criado por defeitos devido a propriedades diferentes da frequência.


Calcule seu retorno sobre o investimento

Veja como ela funciona


si2 6 things teaser.jpeg

O que buscar em uma câmera de aquisição de imagens acústicas

Faixa de frequência eficaz

Um dos primeiros recursos a considerar é a faixa de frequência da câmera. Você pode pensar que precisa da maior faixa possível para captar a maior variedade de sons. Porém, na realidade, a faixa de frequência mais eficaz para detectar um vazamento de ar comprimido é entre 20 e 30 kHz. Isso ocorre porque o uso da faixa de 20 a 30 kHz ajuda a distinguir vazamentos de ar comprimido do ruído de fundo em uma fábrica.

Número ideal de microfones

Na busca por ruídos mais baixos, mais é melhor. As câmeras de aquisição de imagens acústicas normalmente empregam dezenas de microfones de sistema micro-elétrico-mecânico (MEMS) para captar e caracterizar o som. Embora o MEMS seja pequeno, use pouca energia e seja muito estável, ele também gera seu próprio ruído que interfere na capacidade de um microfone individual de captar sons muito baixos. A solução é aumentar o número de microfones em uso. Simplesmente dobrar o número de microfones melhora a relação sinal-ruído o suficiente para remover três decibéis de sons indesejados.

Saiba mais

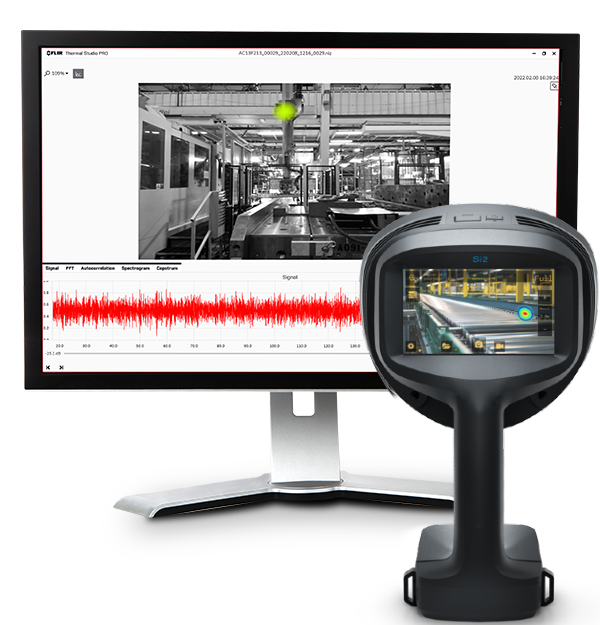

Compatibilidade com o FLIR Thermal Studio

O plug-in da série Si da FLIR para o FLIR Thermal Studio permite exportar imagens acústicas das câmeras da série Si da FLIR ao FLIR Thermal Studio. Edite e analise imagens com facilidade e crie relatórios avançados. Com o plug-in, você tem suporte para classificação automática de falhas, indicação de gravidade, ação recomendada para inspeções de serviços públicos, estimativa de volume de vazamento e economia de custos para vazamentos de ar. Combine imagens acústicas com imagens térmicas no mesmo relatório.

ASSINAR

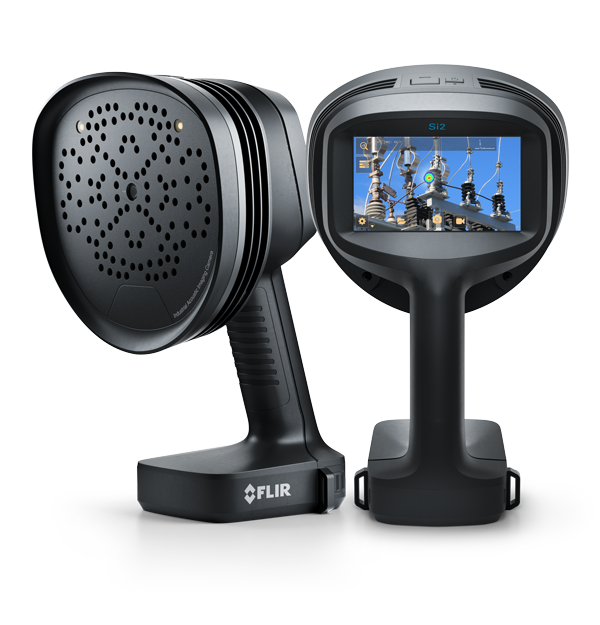

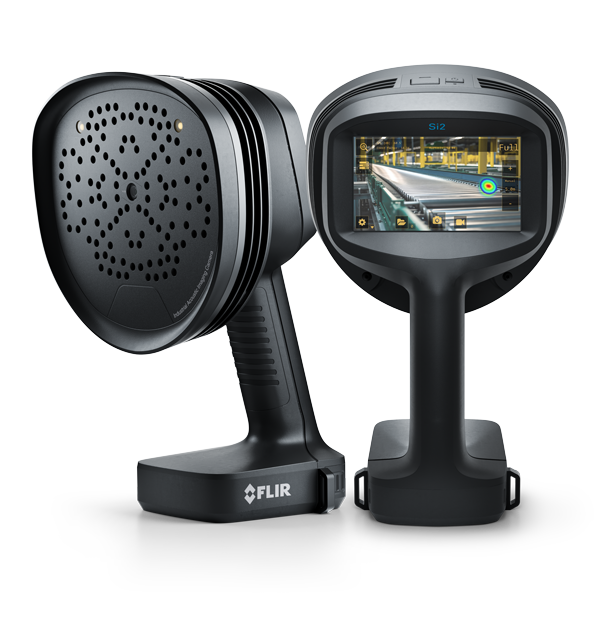

Escolha o modelo da série Si certo para você

  • Bateria integrada (sem cabos)
  • Faixa de frequência: 2 kHz a 130 kHz
  • Estojo rígido e alça para pescoço incluídos
  • Acessórios disponíveis como opções adicionais
  • Software on-line gratuito para análise e geração de relatórios
  • Compatível com o software de análise e relatório off-line FLIR Thermal Studio (versões gratuitas e pagas disponíveis)
