Como Se Calibra uma Câmera Termográfica?

Calibrar uma câmera termográfica é o processo de correlacionar o que a câmera vê (radiação infravermelha) com temperaturas conhecidas, para que a câmera possa medir com precisão a radiação detectada. Todas as câmeras da FLIR vêm calibradas de acordo com as especificações de fábrica, mas, ao longo do tempo, o envelhecimento dos componentes eletrônicos pode causar mudanças na calibração e gerar medições de temperatura imprecisas.

Se isso acontecer, será que você pode recalibrar a sua câmera termográfica por conta própria? Infelizmente, a resposta é não: para manter a precisão da sua câmera termográfica, você precisará enviá-la para calibração regular pelo fabricante da câmera. Recomendamos que isso seja feito anualmente.

Para entender porque a calibração não é tão fácil de realizar em campo, vamos ver primeiro como as câmeras termográficas são calibradas no laboratório.

Como as câmeras termográficas são calibradas no laboratório

A calibração é realizada sob condições controladas com um grande número de fontes de corpos negros de referência. Corpos negros são corpos físicos com emissividade muito alta, o que significa que eles emitem e absorvem quase toda a radiação eletromagnética (o corpo negro teórico ideal tem emissividade de 1.0 e absorve e emite toda a radiação). Os corpos negros em um laboratório de calibração são certificados e seguem normas internacionais.

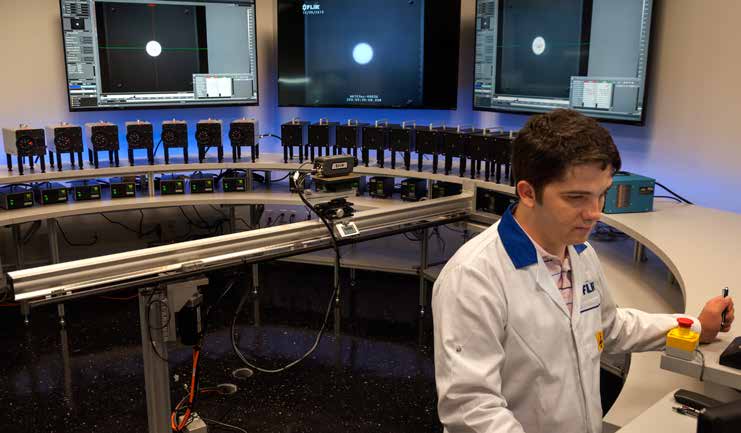

As fontes de corpos negros de referência são dispostas em um semicírculo e configuradas conforme diferentes temperaturas conhecidas e, em seguida, a câmera termográfica (conectada a um braço robótico) é apontada para cada fonte de referência, uma por uma. O valor do sinal a cada temperatura é capturado pelo software de calibração, e cada par de valores de sinal e temperatura é representado ao longo de uma curva, que tem sua equação baseada em um modelo físico. Esses dados são então carregados na câmera, o que faz com que ela seja calibrada conforme as especificações de precisão.

Como são muitos os requisitos, as câmeras precisam ser recalibradas em um laboratório. No entanto, se você estiver preocupado com a possibilidade de sua câmera estar descalibrada, há uma verificação simples que pode ser realizada em campo sem a necessidade de equipamentos caros.

Como realizar uma verificação de calibração por conta própria

A boa notícia: se sua câmera estiver descalibrada, normalmente a descalibração é grande. Isso significa que se você realizar uma verificação e obtiver resultados razoavelmente precisos, a calibração provavelmente está boa. No entanto, tenha em mente que uma verificação de calibração feita por conta própria não garante que a câmera esteja calibrada com precisão e também não substitui a manutenção agendada regularmente.

Para a verificação ser útil, primeiro é necessário estabelecer uma medida de referência quando se tem a certeza de que a calibração da câmera é precisa como, por exemplo, logo após ela ter sido calibrada no laboratório. Isso eliminará os erros sistemáticos em sua configuração e procedimento.

As verificações de calibração são realizadas medindo-se alvos com temperaturas conhecidas e comparando as temperatura conhecidas com as temperaturas medidas. Neste caso, é possível usar água fervendo e gelo fundente.

A água fervendo terá uma temperatura de cerca de 100 °C (212 °F). Certifique-se de que a água está fervendo bem; apenas algumas bolhas vindo do fundo não será o suficiente. (E verifique se a condensação não está afetando a lente.)

O gelo fundente terá uma temperatura de cerca de 0 °C (32 °F). Certifique-se de que ele esteja derretendo; cubos de gelo retirados diretamente do freezer terão uma temperatura muito mais baixa. Para obter melhores resultados, misture o gelo com uma pequena quantidade de água.

Configure a emissividade da câmera para 0.96 e aponte-a para a superfície da água para realizar uma medição da temperatura. Consulte o manual da câmera para saber qual a precisão da câmera; por exemplo, se a precisão da câmera for +/- 2 °C, qualquer leitura entre 98 °C e 102 °C (208,4 °F e 215,6 °F) estará dentro da especificação para água fervendo.

Eu preciso mesmo enviar minha câmera para calibração anualmente?

A verificação de calibração descrita acima é uma boa maneira de descobrir se sua câmera está descalibrada. No entanto, ela não garante a precisão da câmera. Sem a manutenção e calibração apropriadas, não é possível garantir medidas precisas.

Para mais informações sobre os serviços de calibração oferecidos pela FLIR, visite nossa página Calibração de Câmeras de Infravermelho.
