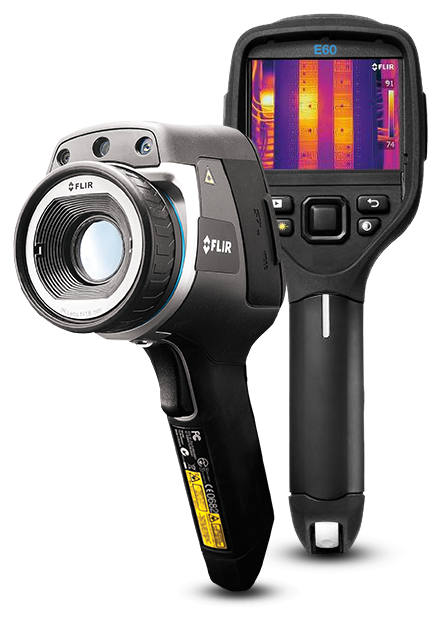

FLIR E60
Descontinuado
Centro de Suporte

FLIR E60

Para Suporte
Por favor ligue +55 15 3238-8070 ou enviar um tíquete.

Para Serviço
Ligue +55 15 3238-8070 ou Submeter um RMA.

Ajude outras pessoas contando a sua experiência com nossos produtos.

Recursos:
FLIR Exx bx-Series bx User Manual
Download
Especificações
Visão geral
Câmera Digital Integrada
3,1 Mpixels (2048 × 1536 pixels) e uma luz LED
Tipo de Detector
Matriz de plano focal (FPA), com microbolômetro não refrigerado
Diferença de Temperatura
Delta de temperatura entre as funções de medição ou a temperatura referencial
Comprimento Focal
18 mm (0.7 in.)
Resolução de IV
320 × 240 pixels
Laser
Ativado por botão específico
Alinhamento a Laser
A posição é exibida automaticamente na imagem infravermelha
Classificação do Laser
Classe 2/Laser diodo AlGalnP semicondutor: 1 mW/635 nm (vermelho)
Material
•Policarbonato + acrilonitrila butadieno estireno (PC-ABS) •Magnésio thixomold •Elastômero termoplástico (TPE)
Tamanho da Embalagem
500 x 190 x 370 mm (19,7 x 7,5 x 14,6 pol.)
Geração de Relatório
Software Flir Tools especificamente criado para oferecer um modo fácil para criar relatórios de inspeção. Está disponível nas principais plataformas – Android, Windows, MacOS e iOS.
Comandos de Configuração
Adaptação local de unidades, idioma, formatos de data e hora
Faixa Espectral
7,5 a 13 µm
Montagem em Tripé
UNC ¼"-20 (adaptador necessário)
Caixa de Área
3 caixas de área (imagem completa com mín/máx/méd)
Dimensões/Peso
9.7 x 3.8 x 7.2" (246 x 97 x 184 mm)/<1.82 lbs (825 g), incluindo a bateria
Texto
Texto da lista predefinida ou teclado na tela sensível ao toque
Ambiental
Queda
2 m (6.6 ft.)
EMC
•EN 61000-6-2 (Imunidade) •EN 61000-6-3 (Emissão) •FCC 47 CFR Parte 15 B (Emissão)
Correção de Emissividade
Variável de 0,01 a 1,0 ou selecionada na lista de materiais
Encapsulamento
IP 54 (IEC 60529)
Umidade (em operação e em armazenamento)
IEC 60068-2-30/24h, 95% de umidade relativa de +25 °C a +40 °C (+77 °F a +104 °F)/2 ciclos
Campos magnéticos
EN 61 000-4-8, nível de teste 5 para campo contínuo (ambiente industrial severo)
Faixa de Temperatura Operacional
+5°F a +122°F (-15°C a +50°C)
Segurança
EN/UL/CSA/PSE 60950-1
Choque
25 g (IEC 60068-2-27)
Faixa de Temperatura de Armazenamento
-40°F a +158°F (-40°C a +70°C)
Vibração
2 g (IEC 60068-2-6)
Conexões e Comunicações
Operação de CA
Adaptador de CA, entrada de 90–260 V CA, saída de 12 V para a câmera
Cartão SD
Um slot para cartões de memória SD removíveis
USB
•USB-A: Conectar dispositivo USB externo •USB Mini-B: Transferência de dados de e para computadores/vídeo colorido descompactado
USB – Tipo de Conector
•Conector USB-A •Conector USB Mini-B
USB – Padrão
USB Mini-B: 2,0
Saída de Vídeo
Composto
Tipo de Conector de Vídeo
Tomada de 4 polos de 3,5 mm
Geração de Imagem e Óptica
Dimensões da câmera (C x L x A)
246 × 97 × 184 mm (9.7 × 3.8 × 7.2 in.)
Peso da câmera com bateria
0,869 kg (1.91 lb.)
Paletas de cores
Arctic, Gray, Iron, Lava, Rainbow e Rainbow HC
Foco da Câmera Digital
Foco fixo
Zoom Digital
2× e 4×
Display
Tela sensível ao toque, 3,5 pol. LCD, 320 × 240 pixels
Número f
1,3
Campo de visão (FOV)
25° x 19°
Foco
Manual
Taxa de Quadros
60Hz
Ajuste da Imagem
Automático ou manual
Modos de Imagem
Imagem infravermelha, imagem visual, MSX, picture-in-picture, galeria de miniaturas
Distância Focal Mínima
0,4 m (1.31 ft.)
Streaming de vídeo IV não radiométrico
Vídeo colorido descompactado usando USB
Picture-in-Picture
Área de infravermelho escalável na imagem visual
Streaming de vídeo IV radiométrico
Totalmente dinâmico para PC usando USB
Resolução espacial (IFOV)
1,36 mrad
Padrão de Vídeo
CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)
Campo de Visão (FOV) – Foco
Manual (Distância focal mínima 1.3 ft/0,4 m)
Medição e Análise
Precisão
±2 °C (±3,6 °F) ou ±2% da leitura para temperaturas ambiente de 10 °C a 35 °C (+50 °F a 95 °F)
Correções de Medição
Temperatura refletida, transmissão óptica e transmissão atmosférica
Temperatura Referencial
Definida manualmente ou capturada de qualquer função de medição
Fotômetro
3
Faixa de Temperatura
• De –20 °C a +120 °C (de –4 °F a +248 °F) • De 0 °C a +650 °C (de +32 °F a +1202 °F)
Sensibilidade Térmica/NETD
<0,05 °C a +30 °C (+86°F)/50 mK
Modos de Medição
Ponto quente/frio automático, Isotérmico (acima/abaixo/intervalo)
Mídia de Armazenamento
Armazenamento de Imagem
JPEG padrão, incluindo dados de medição digitais, no cartão de memória
Modo de Armazenamento de Imagem
Armazenamento simultâneo de imagens em infravermelho, visual e MSX
Other
Built_in Digital Lens Data
FOV 53 ° × 41 °
Digital Camera Aspect Ratio
4:3
Panning
Visão panorâmica sobre as imagens ampliadas
Potência
Capacidade da bateria
4,4 Ah, a +20 °C - +25 °C (+68 °F a +77 °F)
Tempo Operacional da Bateria
Aprox. 4 horas a uma temperatura ambiente de +25 °C (+77 °F) em uso comum
Tipo de bateria
Bateria recarregável de íon-lítio
Tensão da bateria
3,7 V
Sistema de carregamento
Na câmera (adaptador CA ou 12 V a partir de um veículo) ou carregador para 2 baterias
Temperatura de Carregamento
+32°F a +113°F (0°C a +45°C)
Tempo de Carregamento
4 horas para 90% da capacidade, status do carregamento indicado por LEDs
Gerenciamento de Energia
Desligamento automático e modo de suspensão (usuário selecionável)
Tempo de inicialização a partir do modo de suspensão
Instantâneo ativado
