SOLUÇÕES DE TRIAGEM TÉRMICA FLIR EST™ DE MONTAGEM FIXA

FLIR A500-EST

Modelo: A500-EST, lente de 24°
Ir para a Página do Suporte

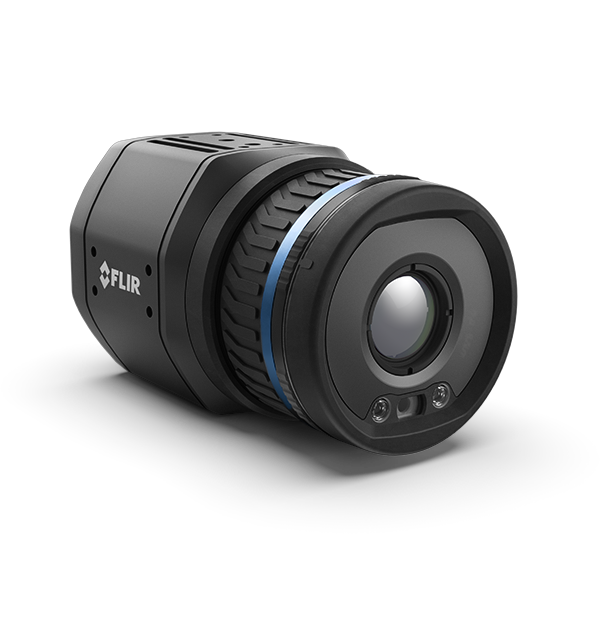

product image

A FLIR A500-EST é uma ferramenta de triagem sem contato que serve como primeira linha de defesa contra possíveis riscos à saúde. Essa solução de triagem térmica FLIR EST™ detecta e visualiza calor para identificar rapidamente as pessoas que apresentarem uma temperatura elevada da pele. Com um detector térmico de 464 x 348 pixels e o modo FLIR Screen-EST™ integrado à câmera, a A500-EST pode ser instalada como uma estação de triagem individual e independente ou em rede. A compatibilidade com padrões do setor como Modbus TCP, MQTT, API RESTful para transferência de dados e RTSP para vídeo facilita a integração de terceiros. A câmera pode ser conectada à maioria dos sistemas de gerenciamento de vídeo e é compatível com o software para desktop FLIR Screen-EST™.

  • FÁCIL DE USAR

    Fácil integração com serviços da Web com API RESTful sobre XML ou JSON, oferece conectividade Ethernet e Wi-Fi padrão.

  • TRIAGEM RÁPIDA E PRECISA

    Precisão de triagem ideal com compensação automática de variação de temperatura; suporte para compensação externa do corpo negro, se desejado.

  • SEGURANÇA E PRIVACIDADE

    O modo FLIR Screen-EST integrado à câmera não armazena imagens ou informações pessoais e permite o distanciamento social em situações de triagem.

Especificações
Visão geral
FLIR Screen-EST Mode
Yes
Funções de Alarme
Em qualquer função de medição selecionada, entrada digital, temperatura da câmera interna
Garantia
http://www.flir.com/warranty/
Interface da Web
Sim
Material da estrutura
Alumínio
Montagem em Base
4x M4 nos 4 lados
Multistreaming
Sim
Peso
0,82 kg (1,8 lb), apenas a câmera
Saída de Alarme
Saída digital, e-mail (SMTP) (push), EtherNet/IP (pull), transferência de arquivos (FTP) (push), Modbus TCP mestre com capacidade de gravação (push), Modbus TCP escravo (pull), MQTT (push), consulta em uma API RESTful (pull), armazenamento de imagens ou vídeo
Tamanho (C x L x A)
123 x 77 x 77 mm (4,84 x 3,03 x 3,03 in)
Ambiental
Choque
IEC 60068-2-27, 25 g
Correção de Emissividade
Variável de 0,01 a 1,0
Correção de transmissão atmosférica
Baseada em entradas para distância, temperatura atmosférica e umidade relativa
EMC
ETSI EN 301 489-1 (rádio), ETSI EN 301 489-17 (rádio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Classe B (emissões para os EUA), ISO 13766-1 (Compatibilidade eletromagnética - Máquinas de terraplanagem e de construção), EN ISO 14982 (Compatibilidade eletromagnética - Máquinas agrícolas e florestais)
Encapsulamento
IEC 60529, IP 54, IP66 com acessório
Espectro de Rádio
FCC 47 CFR Parte 15, Classe C (banda de 2,4 GHz dos EUA), FCC 47 CFR Parte 15, Classe E (banda de 5 GHz dos EUA), RSS-247 (bandas de 2,4 GHz e 5 GHz do Canadá), ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz da UE), ETSI EN 301 893 V2.1.1 (banda de 5 GHz da UE)
Faixa de Temperatura Operacional
-20 °C a 50 °C (-4 °F a 122 °F); placa de refrigeração necessária para temperaturas acima de 40 °C (104 °F)
Lens Transmission Correction
Automatic, based on signals from internal sensors
Measurement Frequency
Up to 10 Hz
Montagem em Tripé
UNC ¼″-20 nos 2 lados
Schedule Response
sftp (image), SMTP (image and/or measurement data/result)
Umidade (em operação e em armazenamento)
IEC 60068-2-30/24 horas, 95% de umidade relativa, 25 °C a 40 °C (77 °C a 104 °F)/2 ciclos
Vibração
IEC 60068-2-6, 0,15 mm de 10 a 58 Hz e 2 g de 58 a 500 Hz, senoidal IEC 61373 Cat 1 (ferrovias)
Conexões e Comunicações
Alimentação Ethernet
Power over Ethernet, PoE IEEE 802.3af, classe 3
Comunicação Ethernet
TCP/IP baseado em soquete proprietário da FLIR
Entradas Digitais
2x optoisoladas, Vin (baixo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V
Ethernet
Para controle, resultado, imagem e alimentação
Finalidade da entrada digital
NUC, NUC desabilitada, alarme, amostra de referência de triagem de atualização
Finalidade da Saída Digital
Como uma função do alarme, saída para dispositivo externo (por exemplo, quando o alarme de triagem é acionado); falha (NC)
Interface Ethernet
Com fio, Wi-Fi
Multicast
Sim
Padrão Ethernet
IEEE 802.3
Protocolos Ethernet
EtherNet/IP, IEEE 1588, Modbus TCP mestre, Modbus TCP escravo, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP
Saídas Digitais
3x opto-isoladas, 0 a 48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NC)
Tensão de isolamento de E/S digital
500 VRMS
Tipo de conector de E/S digital
M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa)
Tipo de Conector Ethernet
M12 de 8 pinos com codificação X, fêmea; RP-SMA, fêmea
Tipo de Ethernet
1000 Mbps
Unicast
Sim
Wi-Fi
Sim. RP-SMA, conector fêmea
File Storage & Communication
Armazenamento de Vídeo
Até 10 vídeos H.264; armazenamento como função do alarme; 5 segundos antes ou após o alarme
Geração de Imagem e Óptica
Aprimoramento de Contraste
FSX/equalização de histograma (apenas IV)
Câmera de Luz Visível
Incluso
Campo de visão (FOV)
24° x 18°
Comprimento Focal
17 mm (0,67 in)
Faixa Espectral
7,5-14 µm
Foco
Contraste de disparo único, motorizado e manual
Frequência da Imagem
30 Hz
Identificação da Lente
Automática
Leitura
Para resultados de medição: Ethernet/IP (pull), Modbus TCP mestre (push); Modbus TCP escravo (pull), MQTT (push), consulta em uma API REST (pull): medições e imagens estáticas (JPEG radiométrico, visual de 640 x 480, visual de 1280 x 960), acesso somente para leitura; interface da Web
Lente
24°
Número f da Câmera
1,3
Resolução de IV
464 x 348
Resolução de Streaming
Streaming de vídeo RTSP (fonte 0) - 640 x 480 pixels; Streaming de vídeo RTSP (fonte 1) - 1280 x 960; streaming radiométrico: 640 × 480 pixels
Resolução espacial (IFOV)
0,90 mrad/pixel
Sobreposição
Com/sem
Streaming de vídeo IV radiométrico
Protocolo RTSP
Tipo e Pitch do Detector
Microbolômetro não refrigerado, 17 µm
Vídeo Streaming
Protocolo RTSP
Informações de Envio
Embalagem
Câmera de infravermelho com lente, cabo Ethernet M12 a RJ45F (0,3 m/0,98 ft), documentação impressa incluindo login para interface da Web
Medição e Análise
Accuracy [Drift] in Screen-EST Mode
±0.3°C (±0.5°F)
Correção de Óptica e Janelas Externas
Baseada na entrada da transmissão e temperatura óptica/de janela
Correção de temperatura aparente refletida
Baseada na entrada de temperatura refletida
Correções de Medição
Parâmetros globais de objetos, parâmetros locais por função de análise, correção de corpo negro externo
Detecção automática de calor e frio
Valor da temperatura máx./mín. e posição mostrada na caixa
Faixa de Temperatura de Objetos
15 °C a 45 °C (59 °F a 113 °F); a câmera fornece contraste de -20 °C a 120 °C (-4 °F a 248 °F) mas não fornece informações de temperatura
Predefinições de Medição
Sim
Mídia de Armazenamento
Armazenamento de Imagem
Até 100 JPEG radiométricos da FLIR; armazenamento como função do alarme, programação ou interação com o usuário (webcam)
Other
Thermal Sensitivity_NETD [typical]
<40 mK @ 30°C (86°F)
Potência
Conexão de Alimentação
M12 de 12 pinos com codificação A, macho (compartilhado com E/S digital)
Consumo de Energia
7,5 W a 24 V CC típico/ 7,8 W a 48 V CC típico/ 8,1 W a 48 V PoE típico
External Voltage
Allowed range 18–56 V DC
Operação com Alimentação Externa
24/48 V CC, máx. 8 W
Radiometria
Image Source
Visual / IR / MSX
